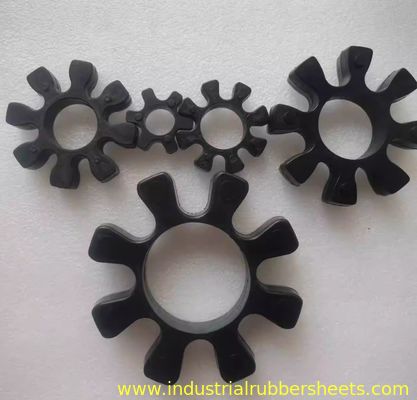

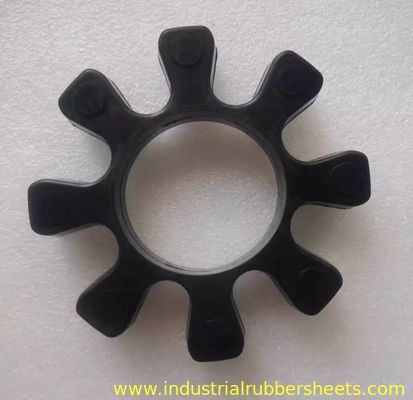

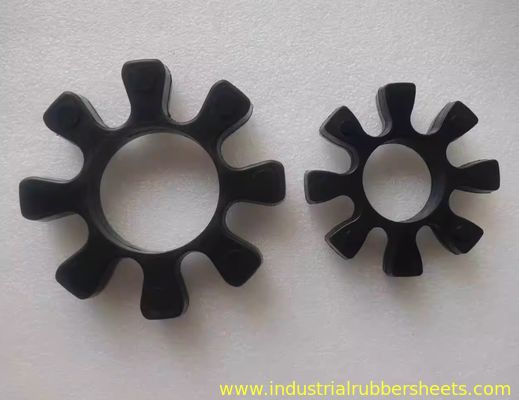

Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen

Khớp nối cao su tùy chỉnh cho Spider khớp nối trong R82 OD78mm x ID31mm x T18mm Màu đen

Spider khớp nối cao su OMT, Spider cao su, Spider khớp nối

vật liệu cao su màu đen

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. Khớp nối bát giác OTM (Khớp nối hàm / Khớp nối hoa mai)

• Đặc điểm cấu trúc:Bao gồm hai nửa khớp nối kim loại với các thùy lồi (thường là 8 thùy, tạo thành hình bát giác) và một chất đàn hồi cao su trung tâm (đệm hoa mai).

• Nguyên tắc hoạt động:Mô-men xoắn được truyền qua đệm hoa mai cao su giữa các thùy, sử dụng tính đàn hồi của cao su để:

  • Hấp thụ va đập và rung động.

  • Bù đắp sự sai lệch:Điều chỉnh các sai lệch trục, hướng tâm và góc nhỏ.

  • Cung cấp khả năng cách điện.

• Ứng dụng:Được sử dụng rộng rãi trong các hệ thống truyền động cho máy bơm, quạt, máy nén, động cơ, hộp số, v.v.

2. Thành phần cốt lõi: Khối đệm cao su / Phần tử đàn hồi / Đệm hoa mai

• Chức năng:Phần tử giảm chấn cốt lõi, tác động trực tiếp đến hiệu suất khớp nối.

• Tên gọi:Thường được gọi là Đệm hoa mai (do hình dạng của nó), Khối đệm, Phần tử đàn hồi, hoặc Vòng đệm.

• Vật liệu:Thông thường là Polyurethane (PU) hoặc Cao su Nitrile (NBR):

  • Polyurethane (PU):Chống mài mòn, chống rách, khả năng chịu tải cao (phổ biến nhất).

  • Cao su Nitrile (NBR):Khả năng kháng dầu tuyệt vời (thích hợp cho môi trường dầu).

• Nhận dạng kiểu máy:

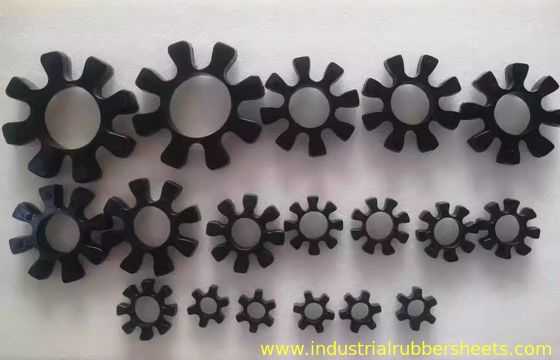

  • R42, R62, R82, R103, R132, v.v., là các kiểu thông số kỹ thuật của đệm hoa mai.

  • Các con số thường chỉ ra kích thước khớp nối hoặc phạm vi đường kính lỗ (đơn vị: mm) mà chúng được thiết kế.

3. Tham khảo các kiểu và thông số kỹ thuật phổ biến của đệm hoa mai

Dưới đây là các thông số kỹ thuật điển hình cho các kiểu máy phổ biến (Lưu ý: Tiêu chuẩn có thể thay đổi một chút giữa các nhà sản xuất. Luôn xác minh bằng các phép đo vật lý hoặc biểu đồ lựa chọn của nhà sản xuất!):

4. Các điểm chính khi mua và thay thế

1. Xác định kiểu máy gốc:

   • Tháo đệm cũ và kiểm tra kiểu máy được đóng dấu (ví dụ: R42).

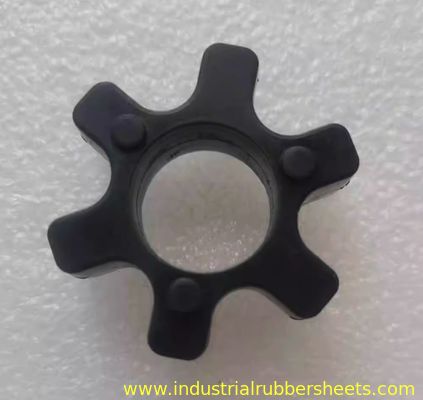

   • Đo các kích thước chính: Đường kính ngoài (OD), Đường kính trong (ID), Độ dày (H), Số thùy (thường là 6 hoặc 8).

2. Phù hợp với thông số kỹ thuật khớp nối:

   • Kiểu đệm PHẢI tương ứng với kiểu thân khớp nối.

3. Xem xét điều kiện vận hành:

   • Mô-men xoắn & Tốc độ:Đảm bảo đệm có thể xử lý tải.

   • Môi trường:Chọn NBR cho điều kiện có dầu; PU chống mài mòn để sử dụng chung.

   • Nhiệt độ:Xác nhận khả năng chịu nhiệt độ của cao su.

4. Thương hiệu & Chất lượng:

   • Phụ tùng OEM cung cấp khả năng tương thích tốt nhất. Các thương hiệu có uy tín (ví dụ: R+W, KTR, Lovejoy, OTM) cung cấp độ tin cậy cao hơn.

5. Các bước thay thế (Đơn giản hóa)

1. Tắt thiết bị và cách ly nguồn điện (an toàn là trên hết).

2. Tháo tấm chắn khớp nối.

3. Nới lỏng bu lông khớp nối.

4. Tháo đệm cũ và làm sạch các bề mặt tiếp xúc.

5. Lắp đệm hoa mai mới vào các thùy của một nửa khớp nối.

6. Căn chỉnh nửa khớp nối còn lại và nhẹ nhàng đẩy vào.

7. Siết chặt bu lông theo đường chéo đến mô-men xoắn quy định.

8. Lắp lại tấm chắn.

Tóm tắt

• Khớp nối bát giác OTM dựa vào đệm hoa mai (ví dụ: R42/R62/R82/R103/R132) để giảm xóc.

• Phù hợp chính xác kiểu máy và kích thước trong quá trình thay thế, xem xét các nhu cầu vận hành.

• Tìm nguồn cung cấp đệm thông qua các kênh chính thức hoặc liên hệ với các nhà cung cấp OTM với các thông số để mua hàng.

Vui lòng cung cấp kích thước của bộ phận cũ hoặc kiểu máy thiết bị của bạn để xác nhận thông số kỹ thuật đệm chính xác!
