Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen

  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
Nguồn gốc Trung Quốc
Hàng hiệu 3A Rubber
Chứng nhận ISO9001
Số mô hình 3A2006
Số lượng đặt hàng tối thiểu 10 miếng
Giá bán USD10.00
chi tiết đóng gói Đóng gói trong túi và thùng carton
Thời gian giao hàng 7-15 ngày sau khi nhận được khoản thanh toán của người mua
Điều khoản thanh toán L/C, D/P, T/T, Liên minh phương Tây, Moneygram
Khả năng cung cấp 100000kg / tháng
Thông tin chi tiết sản phẩm
Vật liệu Cao su Màu sắc Đen
Ứng dụng Chèn vào khớp nối kim loại Kiểu OMT R42-132
đóng gói trong thùng carton Bề mặt Trơn tru
mô-men xoắn tối đa 4 Nm Kháng Ozone Tốt
Độ bền kéo 20mpa Chống tia cực tím Tốt
Tiêu chuẩn hoặc không tiêu chuẩn Tiêu chuẩn Độ bền Cao
độ cứng 70-80 Bờ a Chống mài mòn Cao
hình dạng Khớp nối Kháng hóa chất Xuất sắc
Kháng dầu Tốt
Làm nổi bật

OD78mm x ID31mm x T18mm Rubber Coupling

,

70-80 Shore A Hardness Coupling Spider

,

Max Torque 4 N.m Plum Blossom Pad
Để lại lời nhắn
Mô tả sản phẩm
Khớp nối cao su có thể tùy chỉnh cho khớp nối nhện
R82 OD78mm × ID31mm × T18mm màu đen

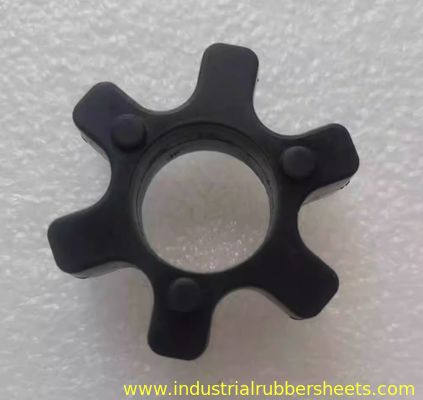

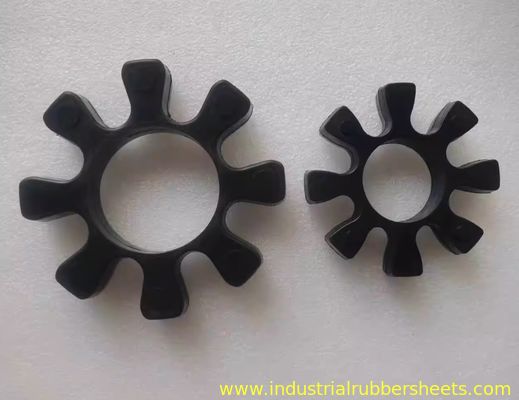

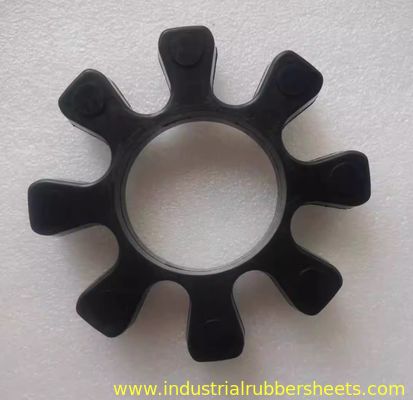

Nhện khớp nối cao su OMT, còn được gọi là Nhện cao su hoặc Nhện khớp nối, có chất liệu cao su màu đen.

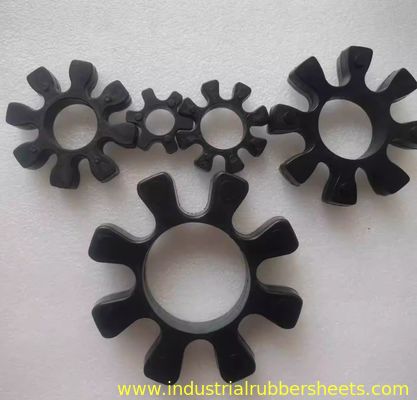

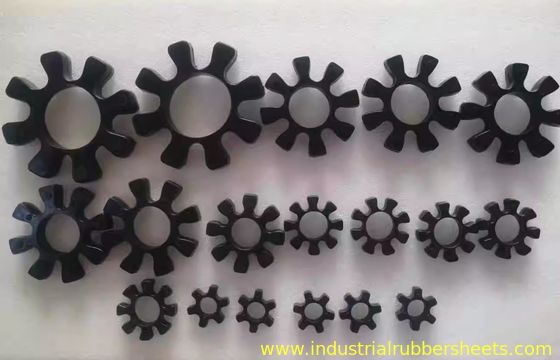

Kích thước có sẵn:
  • R42, OD42mm × ID19mm × T14mm
  • R62, OD59mm × ID29mm × T16mm
  • R82, OD78mm × ID31mm × T18mm
  • R103, OD99mm × ID42mm × T21mm
  • R132, OD132mm × ID64mm × T26mm
Khớp nối hình bát giác OTM (Khớp nối hàm / Khớp nối hoa mận)
Đặc điểm kết cấu
Gồm hai nửa khớp nối bằng kim loại có các thùy lồi (thường là 8 thùy, tạo thành hình bát giác) và một miếng cao su đàn hồi ở giữa (tấm hoa mận).
Nguyên tắc làm việc
Mô-men xoắn được truyền qua miếng đệm hoa mận cao su giữa các thùy, tận dụng tính đàn hồi của cao su để:
  • Hấp thụ sốc và rung
  • Bù đắp cho sai lệch: Chứa các độ lệch trục, hướng tâm và góc nhỏ
  • Cung cấp vật liệu cách điện
Ứng dụng
Được sử dụng rộng rãi trong các hệ thống truyền động cho máy bơm, quạt, máy nén, động cơ, hộp số và các thiết bị công nghiệp khác.

Thành phần cốt lõi: Khối đệm cao su / Phần tử đàn hồi
Chức năng
Phần tử giảm chấn lõi, ảnh hưởng trực tiếp đến hiệu suất khớp nối. Còn được gọi là Tấm hoa mận (do hình dạng của nó), Khối đệm, Phần tử đàn hồi hoặc Vòng đệm.
Tùy chọn vật liệu
  • Polyurethane (PU):Chịu mài mòn, chống rách, khả năng chịu tải cao (phổ biến nhất)
  • Cao su nitrile (NBR):Khả năng chống dầu tuyệt vời (phù hợp với môi trường nhiều dầu)
Nhận dạng mẫu
Các mô hình thông số kỹ thuật (ví dụ: R42, R62, R82, R103, R132) thường cho biết kích thước khớp nối hoặc phạm vi đường kính lỗ khoan (đơn vị: mm) mà chúng được thiết kế.

Thông số kỹ thuật & mẫu mã hoa mận phổ biến
Lưu ý: Tiêu chuẩn có thể khác nhau đôi chút giữa các nhà sản xuất. Luôn xác minh bằng các phép đo vật lý hoặc biểu đồ lựa chọn của nhà sản xuất!
Mẫu đệm Dia lỗ khoan điển hình. Phạm vi (mm) Kích thước khớp nối/Phạm vi mô-men xoắn phù hợp
R42 ≈ 20 - 30 Khớp nối nhỏ, mô-men xoắn thấp
R62 ≈ 25 - 40 Khớp nối vừa và nhỏ
R82 ≈ 40 - 60 Khớp nối trung bình
R103 ≈ 50 - 75 Khớp nối từ trung bình đến lớn
R132 ≈ 70 - 100+ Khớp nối lớn, mô-men xoắn cao

Những điểm chính để mua và thay thế
  1. Xác định mô hình ban đầu:Tháo miếng đệm cũ và kiểm tra mẫu có tem (ví dụ: R42). Đo các kích thước chính: Đường kính ngoài (OD), Đường kính trong (ID), Độ dày (H), Số thùy (thường là 6 hoặc 8).
  2. Thông số kỹ thuật khớp nối phù hợp:Mẫu đệm PHẢI tương ứng với mẫu thân khớp nối.
  3. Xem xét điều kiện hoạt động:Đảm bảo miếng đệm có thể đáp ứng các yêu cầu về mô-men xoắn và tốc độ. Chọn NBR cho điều kiện nhờn; PU chống mài mòn cho mục đích sử dụng thông thường. Xác nhận khả năng chịu nhiệt độ của cao su.
  4. Thương hiệu & Chất lượng:Các bộ phận OEM cung cấp khả năng tương thích tốt nhất. Các thương hiệu có uy tín (ví dụ: R+W, KTR, Lovejoy, OTM) mang lại độ tin cậy cao hơn.

Các bước thay thế (Đơn giản hóa)
  1. Tắt thiết bị và cách ly nguồn điện (an toàn là trên hết).
  2. Tháo tấm bảo vệ khớp nối.
  3. Nới lỏng các bu lông khớp nối.
  4. Loại bỏ miếng đệm cũ và làm sạch bề mặt tiếp xúc.
  5. Chèn miếng hoa mận mới vào thùy của một nửa khớp nối.
  6. Căn chỉnh nửa khớp nối còn lại và đẩy nhẹ vào nhau.
  7. Siết chặt các bu lông theo đường chéo theo mômen xoắn quy định.
  8. Cài đặt lại bảo vệ.

Bản tóm tắt
Khớp nối hình bát giác OTM dựa vào miếng đệm hoa mận (ví dụ: R42/R62/R82/R103/R132) để giảm chấn. Khớp chính xác mẫu mã và kích thước trong quá trình thay thế, có tính đến nhu cầu vận hành. Tìm nguồn thông qua các kênh chính thức hoặc liên hệ với các nhà cung cấp OTM với các thông số để mua sắm.
Vui lòng cung cấp kích thước của bộ phận cũ hoặc kiểu thiết bị của bạn để xác nhận thông số kỹ thuật miếng đệm chính xác!
Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen 0 Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen 1 Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen 2 Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen 3 Khớp nối cao su tùy chỉnh cho nhện khớp nối trong R82 OD78mm x ID31mm x T18mm màu đen 4
