Nhện nối cao su tùy chỉnh với kích thước OD78mm x ID31mm x T18mm cho độ bền cao và khả năng chống hóa học tuyệt vời
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | 3A Rubber |
| Chứng nhận | ISO9001 |
| Số mô hình | 3A2006 |
| Số lượng đặt hàng tối thiểu | 10 miếng |
| Giá bán | USD10.00 |
| chi tiết đóng gói | Đóng gói trong túi và thùng carton |
| Thời gian giao hàng | 7-15 ngày sau khi nhận được khoản thanh toán của người mua |
| Điều khoản thanh toán | L/C,D/P,T/T,Western Union |
| Khả năng cung cấp | 100000kg / tháng |
Thông tin chi tiết sản phẩm
| Vật liệu | Cao su | Màu sắc | Đen |
|---|---|---|---|
| Ứng dụng | Chèn vào khớp nối kim loại | Kiểu | OMT R42-132 |
| đóng gói | trong thùng carton | Bề mặt | Trơn tru |
| mô-men xoắn tối đa | 4 Nm | Kháng Ozone | Tốt |
| Độ bền kéo | 20mpa | Chống tia cực tím | Tốt |
| Tiêu chuẩn hoặc không tiêu chuẩn | Tiêu chuẩn | Độ bền | Cao |
| độ cứng | 70-80 Bờ a | Chống mài mòn | Cao |
| Hình dạng | Khớp nối | Kháng hóa chất | Xuất sắc |
| Kháng dầu | Tốt | ||
| Làm nổi bật | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Mô tả sản phẩm

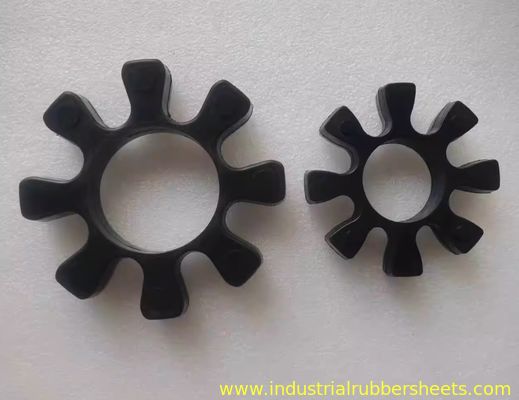

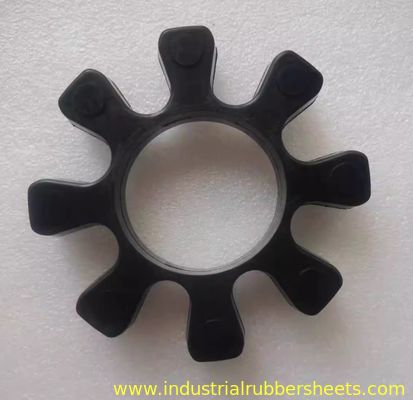

Máy nối cao su tùy chỉnh cho Spider nối trong R82 OD78mm x ID31mm x T18mm màu đen

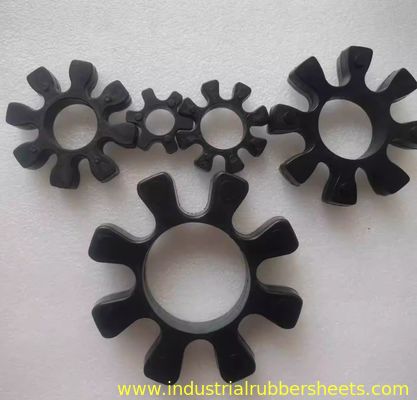

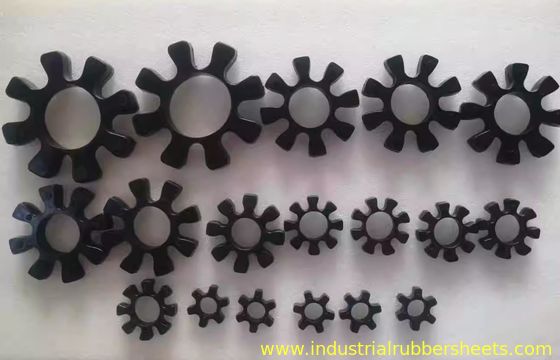

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider trong vật liệu cao su màu đen. Có sẵn trong nhiều kích thước:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM Octagonal Coupling (Coupling hàm / Plum Blossom Coupling)
Đặc điểm cấu trúc: Bao gồm hai nửa nối kim loại với các thùy tròn (thường là 8 thùy, tạo thành một hình dạng tám giác) và một chất elastomer cao su trung tâm (bộ đệm hoa mận).
Nguyên tắc hoạt động: Mô-men xoắn được truyền qua miếng đệm bông hoa mận cao su giữa các thùy, sử dụng độ đàn hồi của cao su để:
- Thấm xung và rung động
- Phù hổng cho sự sai lệch: Phù hợp với sự dịch chuyển trục, tâm và góc nhỏ
- Cung cấp cách điện
Ứng dụng: Được sử dụng rộng rãi trong các hệ thống truyền động cho máy bơm, quạt, máy nén, động cơ, hộp số, v.v.
Thành phần cốt lõi: Khối đệm cao su / yếu tố đàn hồi / Pad Plum Blossom
Chức năng: Các yếu tố damping lõi, trực tiếp ảnh hưởng đến hiệu suất nối.
Tên: Thường được gọi là Plum Blossom Pad (do hình dạng của nó), Cushion Block, Elastic Element hoặc Cushion Ring.
Vật liệu: Thông thường là polyurethane (PU) hoặc cao su nitrile (NBR):
- Polyurethane (PU): chống mòn, chống nước mắt, khả năng tải cao (thường gặp nhất)
- cao su nitrile (NBR): Chống dầu tuyệt vời (thích hợp cho môi trường có dầu)
Mô hình nhận dạng: R42, R62, R82, R103, R132, vv, là mô hình thông số kỹ thuật của miếng đệm hoa mận.mm) chúng được thiết kế để.
Các mô hình và thông số kỹ thuật chung của Plum Blossom Pad
Dưới đây là các thông số kỹ thuật điển hình cho các mô hình phổ biến (Lưu ý: Tiêu chuẩn có thể khác nhau một chút giữa các nhà sản xuất. Luôn luôn xác minh bằng các phép đo vật lý hoặc biểu đồ lựa chọn của nhà sản xuất!):
| Mô hình Pad | Đường kính khoan điển hình. | Kích thước nối phù hợp/Phạm vi mô-men xoắn |
|---|---|---|
| R42 | ≈ 20 - 30 | Máy nối nhỏ, mô-men xoắn thấp |
| R62 | ≈ 25 - 40 | Máy nối nhỏ đến trung bình |
| R82 | ≈ 40 - 60 | Máy nối trung bình |
| R103 | ≈ 50 - 75 | Máy nối trung bình đến lớn |
| R132 | ≈ 70 - 100+ | Máy nối lớn, mô-men xoắn lớn |
Các điểm quan trọng để mua và thay thế
- Xác định mô hình gốc:Loại bỏ miếng đệm cũ và kiểm tra mô hình đóng dấu (ví dụ: R42).
- Các thông số kỹ thuật về nối nối:Mô hình pad phải phù hợp với mô hình thân máy nối.
- Xem xét điều kiện hoạt động:Đảm bảo miếng đệm có thể chịu tải trọng. Chọn NBR cho điều kiện dầu; PU chống mòn cho sử dụng chung. Xác nhận độ chịu nhiệt của cao su.
- Thương hiệu & Chất lượng:Các bộ phận OEM cung cấp tính tương thích tốt nhất. Các thương hiệu có uy tín (ví dụ: R + W, KTR, Lovejoy, OTM) cung cấp độ tin cậy cao hơn.
Các bước thay thế (đơn giản hóa)
- Tắt thiết bị và cô lập năng lượng (an toàn trước tiên)
- Loại bỏ bảo vệ nối
- Thả các vít nối
- Loại bỏ miếng đệm cũ và làm sạch bề mặt giao phối
- Chèn đệm hoa mận mới vào thùy của một nửa nối
- Phân chỉnh nửa cáp khác và nhẹ nhàng đẩy với nhau
- Dắt các bu lông theo đường chéo đến mô-men xoắn chỉ định
- Lắp đặt lại bảo vệ
Tóm lại
Các khớp nối tám góc OTM dựa vào đệm hoa mận (ví dụ: R42/R62/R82/R103/R132) để đệm.Các nguồn thông qua các kênh chính thức hoặc liên hệ với các nhà cung cấp OTM với các thông số mua sắm.
Vui lòng cung cấp kích thước của bộ phận cũ của bạn hoặc mô hình thiết bị của bạn để xác nhận thông số kỹ thuật pad chính xác!
