Vật chất: | NBR, CSM / SBR Hoặc TPU | Màu: | Đen đỏ |
| Độ cứng: | 80-98 bờ A | Kích thước: | L035-225 |
| Nhiệt độ làm việc: | -20 o C - + 100 o C |

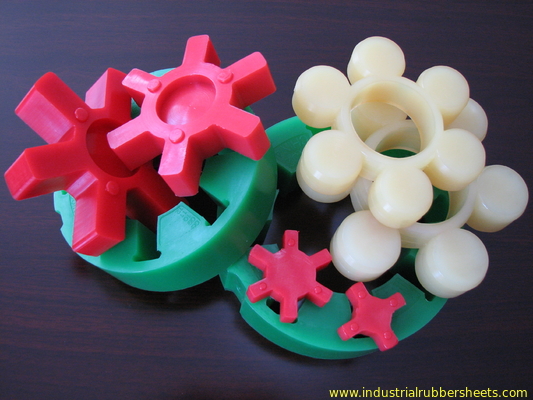

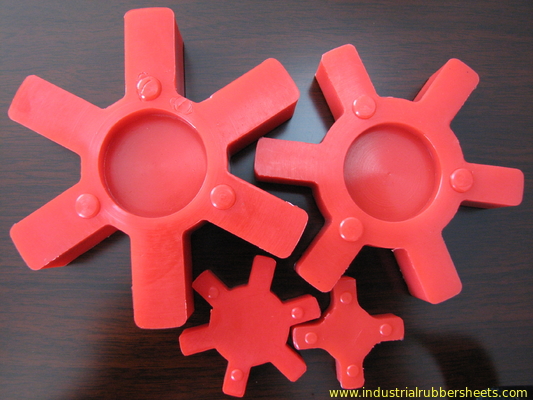

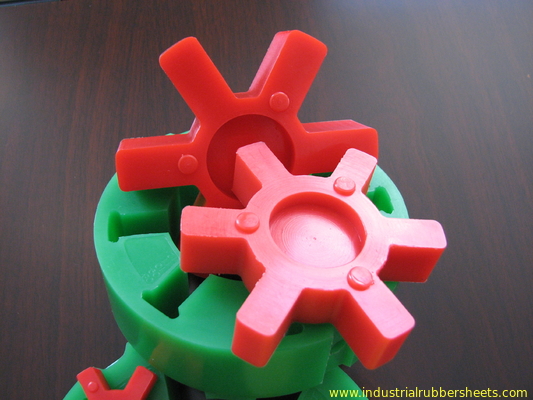

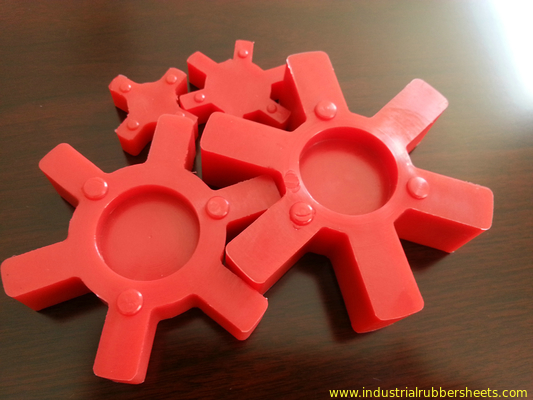

Khớp nối cao su kiểu L, khớp nối polyurethane L, khớp nối L PU
Thông số kỹ thuật
1. Chất liệu: Gang GG25
2. Sự ổn định tốt
3. Dễ duy trì
4. Chứng chỉ ISO9001-2000
Khớp nối:
1. Khớp nối ghép / ghép nối HRC / KC coupling / FL coupling
2. Gang mặt bích, Chèn Bubber
3. Taper bore loạt phổ quát
4. Kích thước của rãnh then phù hợp với tiêu chuẩn DIN6885, GB1095-1979.
Kích thước | Kiểu | A | B | D | E | Tiêu chuẩn | Metric Bore | Inch Bore | ||
| Khoan | Min | Tối đa | Min | Tối đa | ||||||
| L035 | 1 | 16 | 20,5 | 6,6 | - | 3 | 3 | số 8 | 1/8 " | 3/8 " |
| L050 | 1 | 28 | 43,2 | 15,6 | - | 6 | 6 | 15 | 3/16 " | 5/8 " |
| L070 | 1 | 35 | 50,8 | 19 | - | 9 | 9 | 19 | 3/16 " | 3/4 " |
| L075 | 1 | 45 | 54,7 | 21 | - | 9 | 9 | 25 | 3/16 " | 1 " |
| L090 | 1 | 54 | 54,7 | 21 | - | 9 | 9 | 28 | 3/16 " | 1 1/8 " |
| L095 | 1 | 54 | 63,7 | 25,5 | - | 9 | 9 | 28 | 3/8 " | 1 1/8 " |
| L099 | 1 | 64,5 | 72,5 | 27 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L100 | 1 | 64,5 | 88,5 | 35 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L110 | 1 | 85 | 108 | 43 | - | 15 | 15 | 48 | 1/2 " | 1 7/8 " |
| L150 | 1 | 96 | 115,4 | 45 | - | 15 | 15 | 48 | 5/8 " | 1 7/8 " |
| L190 | 1 | 115 | 133,4 | 54 | 101,6 | 19 | 19 | 55 | 5/8 " | 2 1/4 " |
| L225 | 1 | 127 | 153,4 | 64 | 108 | 19 | 19 | 65 | 3/4 " | 2 5/8 " |
Các kích thước tiêu chuẩn khác cho khớp nối polyurethane:
GR14, GR19, GR24, GR25, GR48, GR200, GR200, GR1,
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
kích thước tiêu chuẩn cho khớp nối cao su:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Bánh răng 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
kích thước đặc biệt xây dựng đúc theo bản vẽ của người mua
*** khi bạn yêu cầu, pls xác nhận số lượng và số lượng của sản phẩm **
