Khớp nối cao su 3J - 11J, khớp nối polyurethane cho máy nén khí trục vít

Khớp nối cao su 3J - 14J, khớp nối polyurethane cho máy nén khí vít

Mục	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD (mm)	333	284	208	179.4	152	128.6	110.4	95.3	74,6	58.7	48
Id (mm)	193	165	122.3	102	87	75	64,5	54,6	44	34	26,5
Độ dày (mm)	165	138	101.6	87.3	76.2	63,5	55.6	47.6	39,7	31.8	25,5
Gear Qty (mảnh)	24	24	24	24	24	24	24	20	20	18	18
Trọng lượng (g)	7550	6000	1750	1210	700	407	262	171	81	40	20

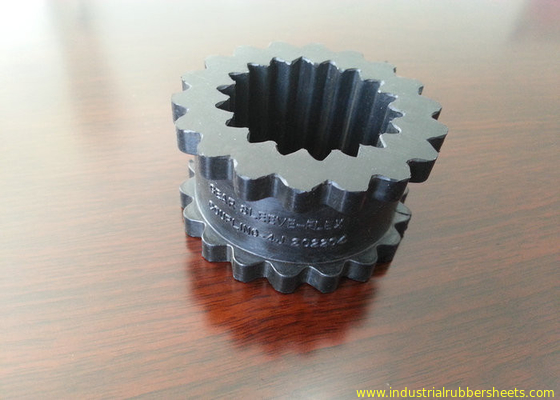

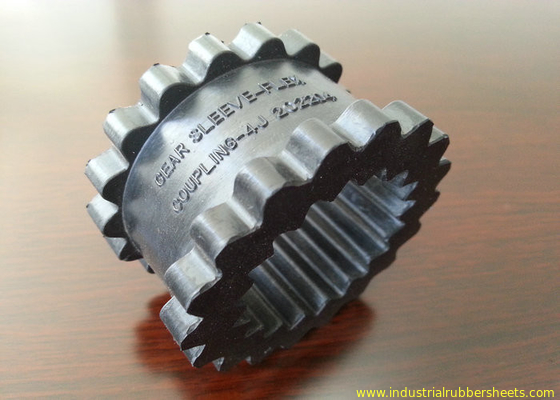

Khớp nối bánh răng cao su linh hoạt cho máy nén khí

Đặc trưng:

1. Khớp nối cho máy nén khí

2. Dòng sản xuất nghiêm túc

3. Chất lượng hàng đầu với giá cả hợp lý

4. Gói cá nhân

5. OEM cung cấp, A & V đã kiểm tra

Kiểu móng vuốt để thiết kế bề mặt, có chức năng bảo vệ, rung và sốc có thể tạo ra giảm xóc hiệu quả và giảm quá trình chạy. Răng loại móng vuốt Hai tay áo được bù theo hướng chu vi, trong khoảng cách trong một cơ thể đàn hồi Quincunx của sự không liên quan. Khi độ lệch nhỏ trong lắp đặt, cơ thể đàn hồi tránh được nồng độ ứng suất. Có thể bù hiệu quả sự dịch chuyển trục, xuyên tâm và góc. Cột ghim khớp nối loại elastomer kiểu cũ của thể tích lớn, hiệu ứng cắt, dễ bị hỏng, trong khi các khớp nối loại móng mới của cơ thể đàn hồi chỉ dưới áp suất đùn, do đó nó có thể chịu được tải trọng lớn hơn, khả năng chống mài mòn tốt hơn, tuổi thọ cao hơn. Và cả cấp độ cài đặt, và có thể được cài đặt dọc.

Đặc điểm của các sản phẩm khớp nối loạt CJ:

1 có lợi thế của cấu trúc đơn giản, hiệu suất ổn định, hoạt động ổn định

2 Ba cấu trúc thành phần, cài đặt và bảo trì dễ dàng.

3 trung tâm và cơ thể đàn hồi, một loạt các vật liệu để lựa chọn, để đảm bảo rằng tất cả có thể hoạt động ổn định trong các môi trường khác nhau.

4 Sử dụng trung tâm trục loại móng vuốt phù hợp bề mặt và độ co giãn hồ quang không liên quan, có thể tránh được nồng độ ứng suất, truyền hiệu quả của mô -men xoắn cao hơn, chống mài mòn hơn, tuổi thọ cao hơn.

Một cơ thể đàn hồi pad propuberance nhỏ, có thể phân lập được tiếp xúc trung tâm trục kim loại trong khớp nối được lắp đặt, cách điện hiệu quả, không cần bôi trơn. Sự kết hợp của độ lệch của phương thuốc là biến dạng xảy ra thông qua lực đàn hồi khi hoàn thiện.

Được thực hiện bằng cách tiêm với polyester chất lượng cao hoặc CSM/SBR. Nó đang thiết kế và đặc biệt cho tất cả các loại khớp nối trục kim loại với hiệu suất rất tốt của độ bền kéo cao, khả năng chống mài mòn cao, khả năng phục hồi cao, khả năng chống nước, chống dầu và khả năng phục hồi mệt mỏi tuyệt vời, khả năng chống va đập cao, v.v. Áp dụng cho tất cả các loại khớp nối trục kim loại công nghiệp.

Thông số kỹ thuật:
Vật liệu: Polyester, CSM/SBR
Màu sắc: vàng, đỏ, tím, xanh lá cây, đen, v.v.
Bề mặt: mịn
Độ bền kéo: 12-55MPa
Độ cứng: 80-98HORE a
kéo dài: 400%-650%
Mật độ: 1.25g/cm3
Tác động đàn hồi:> 25%
Sức mạnh nước mắt: 35-155kn/m
Akron mất "<0,05cm3/1,61km
Bộ nén (22H*70OC): <10%
Nhiệt độ làm việc: 120oC
Kích thước tiêu chuẩn cho khớp nối polyurethane:
GEAR 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Kích thước đặc biệt xây dựng đúc theo bản vẽ của người mua
*** Khi bạn yêu cầu, xin vui lòng xác nhận số lượng và số lượng của sản phẩm ***
