được thực hiện bằng cách tiêm với polyester chất lượng cao hoặc nấm mốc CSM / SBR. Nó là thiết kế và đặc biệt cho tất cả các loại khớp nối kim loại trục với hiệu suất rất tốt của độ bền cao, chịu mài mòn cao, khả năng đàn hồi cao, khả năng chịu nước, chịu dầu và khả năng phục hồi mệt mỏi tuyệt vời, chịu tác động cao, vv Chúng tôi có bộ khuôn đầy đủ và cung cấp đầy đủ các GR, GS, MT, Hb, HRC, L, NM và Gear J series couplings với chất lượng cao và kinh nghiệm tuyệt vời. Áp dụng cho tất cả các khớp nối trục kim loại công nghiệp.
Thông số kỹ thuật:
vật liệu: polyester, CSM / SBR
màu sắc: vàng, đỏ, tím, xanh lá cây, đen vv
bề mặt: trơn
độ bền kéo: 12-55Mpa
độ cứng: 80-98Shore A
độ kéo dài: 400% -650%
mật độ: 1.25g / cm3
độ đàn hồi:> 25%
độ rách: 35-155KN / m
mất mài mòn akron: <0.05cm3 / 1.61km
bộ nén (22h * 70oC): <10%
Nhiệt độ làm việc: 120oC
kích thước tiêu chuẩn cho khớp nối polyurethane:
GR14, GR19, GR24, GR25, GR48, GR200, GR200, GR1,
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
kích thước tiêu chuẩn cho khớp nối cao su:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Bánh răng 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
kích thước đặc biệt xây dựng đúc theo bản vẽ của người mua

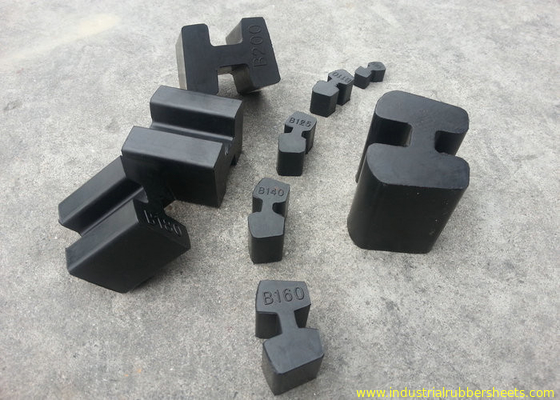

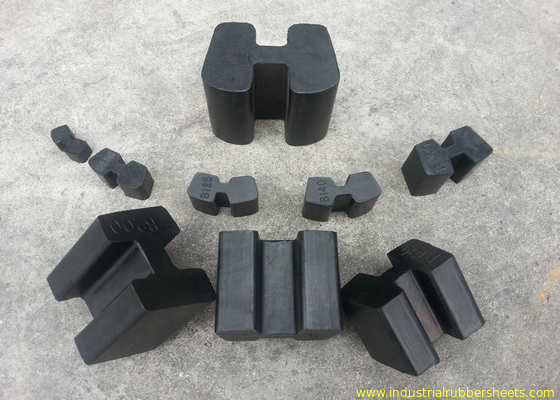

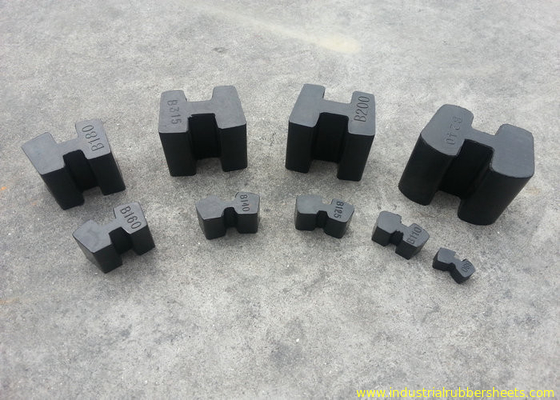

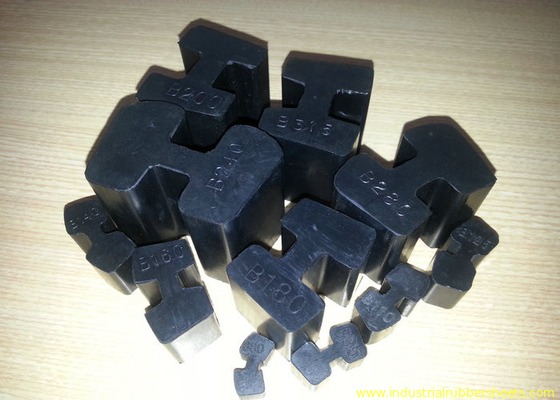

Kích thước tiêu chuẩn cho khớp nối bằng cao su Hb (mm) | |||||||
Mục | A | B | C | D | E | F | Heigh |
B80 | 21 | 16 | 5 | 3 | 4 | số 8 | 9 |
B95 | 25 | 21 | số 8 | 7 | 4,5 | 11 | 12 |
B110 | 29 | 23 | số 8 | 7 | 5 | 11 | 15 |
B125 | 32 | 27 | số 8 | 7 | 5 | 12 | 18 |
B140 | 35 | 30 | 12 | số 8 | 5 | 13 | 22 |
B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
